隨著社會的進步，對所有東西要求都比較高了。生活中電子產品更是用途廣泛缺一不可，今天PHISHINE菲軒主編帶你了解電子稱重儀表，是通過重量變送器轉換為重量數字顯示，它的出現帶給生活好多便捷，下面跟著主編一起了解它吧！

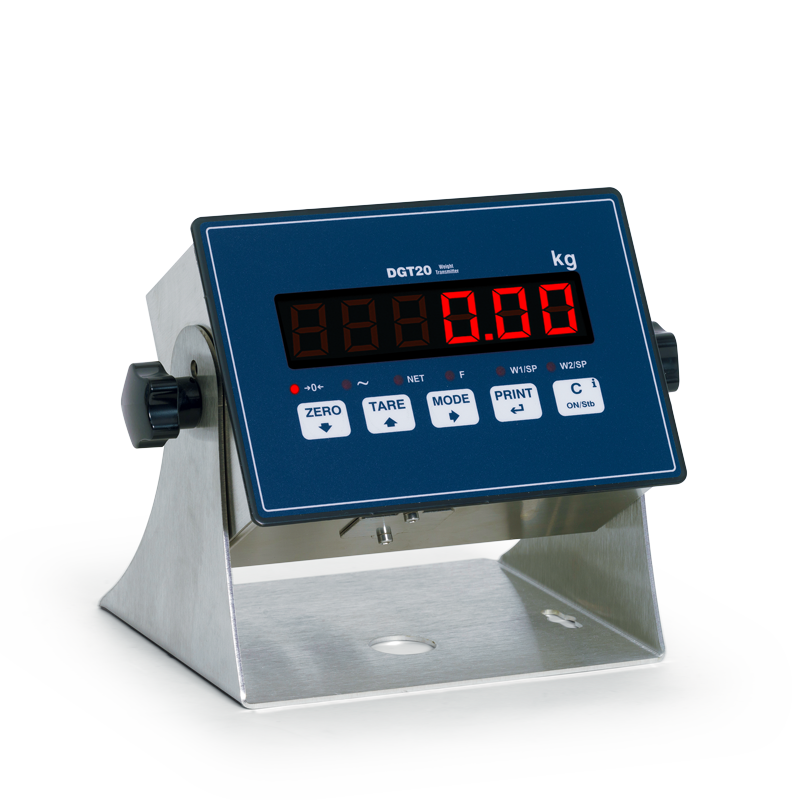

電子稱重儀表

儀表構造

實驗中應用的某型直流電源子稱重儀表，總體選用鋁合金型材機殼，薄膜按鍵款式。硬件配置一部分開關電源選用交流電24V開關電源，開關電源前端開發低通濾波器顯示，儀表盤內部電源電路根據Yl、Y2安規電容接保護區Earth,另外機殼與保護區相連。ADC選用24位AD轉換處理芯片CS5530。顯示信息選用0.8inch6位數碼顯示管顯示信息。pcb線路板選用4多層板構造，以提高抗電磁干擾能力。

電子稱重儀表的一般常見故障及檢修方式

掌握了電子稱重儀表的基礎構造基本原理，假如有一些電子線路的基礎知識，人們就能夠開展電子稱重儀表的檢修了，不論是檢修儀表盤還是別的電子設備一般常有二種構思，一種是對于常見故障狀況來分辨出現難題的路線，它是常見的方式 ，并且通常是最合理的，若有是非常復雜一點的電路，這類方式 通常會導致誤會，結果反倒事半功倍。這時候必須人們靜下來用第二種方式 ，清查法，清查法就是說依照一切正常的檢驗方式逐一清查，最終尋找難題的所屬。清查法的流程以下：

（1）最先要檢驗開關電源。開關電源是全部電路工作中的關鍵鼓勵，在查驗電路以前，人們最先要查驗供開關電源是不是一切正常

（2）次之查驗鍵入一部分，也就是說小信號放絕大多數，將信號鍵入端接視頻信號，調整視頻信號的鍵入尺寸，看變大以后的工作電壓是不是依照規律性轉變。

（3）查驗CPU是不是工作中，用數字示波器檢測有源晶振有木有起振，檢測每個點的輸出是不是一切正常。

（4）查驗光耦電路和別的輸出電路。

電子稱重儀表

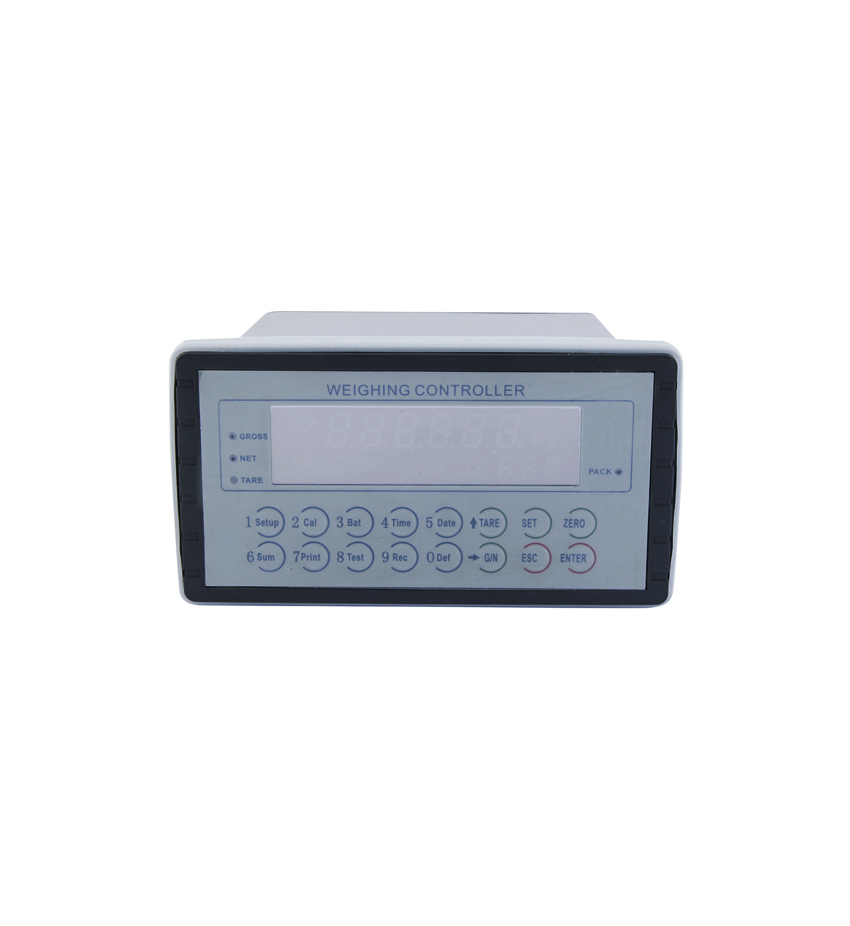

包裝秤儀表

包裝秤儀表技術參數: 本控制器可以控制很多種形式的定量秤，例如:有斗包裝秤、無斗包裝秤、間隙式流量累計秤、有斗包裝雙秤、帶中間整袋噸包裝秤、閥口秤、灌裝秤等。該儀表已具有進料、快喂、中喂、細喂、卸料、夾松袋、拍袋等動作的時序控制能力，可以免去外部程序發生器，大幅度提高了定量秤的時序可控性能。

主要特點

1、靜態和動態自檢功能通過顯示屏能實時反映稱重系統的運行狀態，并能及時告警。大大地方便了儀表的操作與維護。

2、可設置濾波功能能對電磁和機械振動等產生的雜散干擾波起到可調多級數字濾波功能。

3、調試參數保存功能具有帶面碼保護的調試參數保存功能。并能在需要恢復的時候進行對已保存調試參數恢復。

4、生產過程提示功能本儀表在生產過程控制中能通過字符及光標提示可以知道設備當前的運行狀態和錯誤告警信息。

5、累計功能儀表能對批次、班產累計、總產累計等許多有用數據的登統和掉電保。一般規格:電源輸入AC220V(+10%~-15%)50/60HZ電源消耗約20W工作溫度-20 °C~+50 °C存儲溫度-40 °C~+80 °C濕度

通過以上內容，你是不是對電子稱重儀表有了更多的了解了呢？小編介紹的只是部分內容，如果你有其他疑問，可以搜索一下PHISHINE菲軒電子稱重儀表。
