CAS LCT系列壓力變送器重量變送器稱重變送器怎么調試設置使用說明【LCT-V05 LCT-V15 LCT-V010 LCT-I420 LCT-I020 LCT-I040】
CAS LCT-V05 LCT-V15 LCT-V010 LCT-I420 LCT-I020 LCT-I040壓力變送器 重量變送器 稱重變送器怎么使用?

1.簡 介
LCT系列是一種將傳感器信號變送器并能操作信號電源。它被設計用來將傳感器輸出和所有種類的應變計輸出轉化為輸出電壓和輸出電流的。它適用于工業領域并將滿足您的需求。
LCT有一系列規格
簡介1
LCT是一種壓力變送器、重量變送器、稱重變送器,所以你不需要使用別的任何運放。
簡介2
LCT使用單電源并內置浪涌保護裝置以使之能適合工業領域的運用。
簡介3
LCT有一系列輸出模式.(電壓:0~5V,1~5V,0~10V 電流:0~20mA,4~20mA,0~40mA)
型號: NO
LCT-V xxx :
Voltage output
Output range
LCT-I xxx :
Current output
Output range
2.規格書

電壓輸出轉換 | 電流輸出轉換 | |
變送器型號 | LCT-V05,LCT-V15,LCT-V010 | LCT-I420,LCT-I020,LCT-I040 |
輸出 | 0~5V,1~5V,0~10V | 4~20mA,0~20mA,0~40mA |
電壓 | +17~24V | +17~24V |
模擬輸入 | 1.0,2.0,3.0mV/V | 1.0,2.0,3.0mV/V |
輸入阻抗 | ≤10 | ≤ |
傳感器激勵電壓 | 12V | 12V |
零點平衡 | ±10%(R.O) | ±10%(R.O) |
稱量平衡 | ±10%(R.O) | ±10%(R.O) |
非線性 | 0.02%(R.O) | 0.025%(R.O) |
精確性 | 0.02%(R.O) | 0.025%(R.O) |
操作溫度 | -10~+85℃ | -10~+85℃ |
操作濕度 | <85%R.H | <85%R.H |
負載電阻 | ≥1.7K | 0~500 |
3.LCT壓力變送器 重量變送器 稱重變送器 結構說明

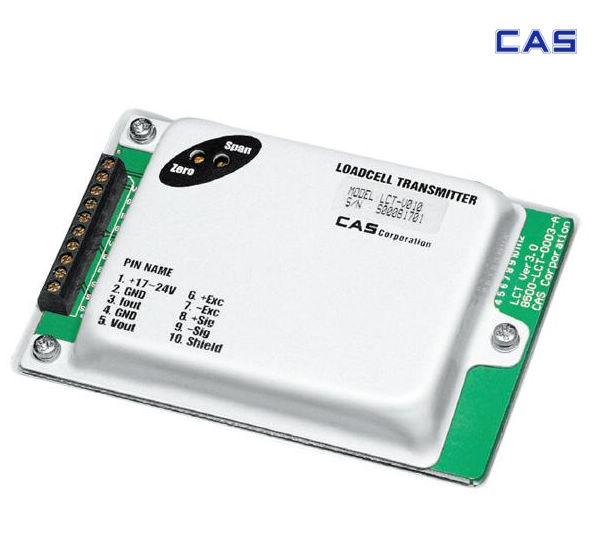

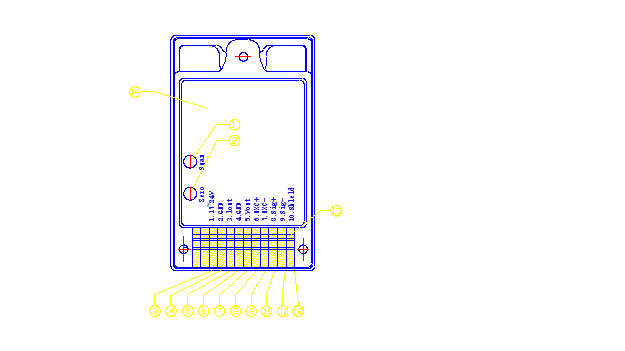

1. 稱量范圍調整旋鈕
2. 零點調整旋鈕
3. 正直流電壓端子
4. 電源地端子
5. 電流輸出正端子
6. 輸出地端子
7. 電壓輸出正端子
8. 傳感器正激勵
9. 傳感器負激勵
10. 傳感器正輸入
11. 傳感器負輸入
12. 屏蔽
13. 接線塊
14. 外殼

如何連接壓力變送器 重量變送 器稱重變送器
用鎧裝電纜連接變送器,請參考下面的顏色表
<稱重/壓力傳感器電纜顏色表>
生產廠 | Exc+ | Exc- | Sig+ | Sig- | 屏蔽 |
CAS | 紅 | 白 | 綠 | 蘭 | 黑 |
KYOWA | 紅 | 黑 | 綠 | 白 | 光線 |
SHINKOH | 紅 | 白 | 綠 | 蘭 | 光線 |
BLH | 綠 | 黑 | 白 | 紅 | 光線 |
零點調整

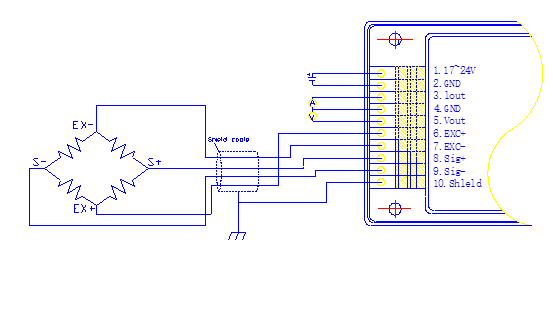

1.照圖1連接激勵電壓(1,2)和變頻器的(6,7,8,9,10),然后在30分鐘后打開電源。
2.照圖1將輸出端口(3,4或者4,5)連接到D.V.M或者指示器。
3.如果指示板不能顯示0.000V或者0.00mA,通過調整零點旋鈕。
4.如果指示板不能在步驟3后顯示0.000V,那么變送器出錯或者是存在一個初始負載,在這種情況下,連接負載電阻或者聯系生產廠商,讓廠商做零點調節。
5.當你調整零點旋鈕時,如果指示器顯示一直不變,那么也許是變送器出錯或者是你連接到了錯誤的接線端子上。
量程調整
1.注意變送器應該在量程調整前保持零點穩定。
2.放置已知的重量在傳感器上。如果顯示值不正確,調整量程值。比如:傳感器輸出是3mV/V,最大負載是200kg.在這個情況下,放置200kg物品在傳感器上并調節量程值至10.000V,原因是發射端輸出是3mV/V,0~10V.
3.移開負載顯示應該為零,如果顯示不是零,調整零點旋鈕并重復步驟1和2。
開關接口表
序號 | 1腳 | 2腳 | 3腳 | 4腳 | 分類(參照表1) | |
I(mV/V) | II(mV/V) | |||||
1 | ON | ON | ON | OFF | 0.6 | 0.3 |
2 | ON | ON | ON | ON | 0.7 | 0.35 |
3 | ON | ON | OFF | OFF | 0.8 | 0.4 |
4 | ON | ON | OFF | ON | 0.85 | 0.43 |
5 | ON | OFF | ON | ON | 0.9 | 0.45 |
6 | ON | OFF | ON | OFF | 1.0 | 0.5 |
7 | ON | OFF | OFF | ON | 1.1 | 0.55 |
8 | ON | OFF | OFF | OFF | 1.2 | 0.6 |
9 | OFF | ON | ON | ON | 1.6 | 0.8 |
10 | OFF | ON | ON | OFF | 2.0 | 1.0 |
11 | OFF | ON | OFF | ON | 2.5 | 1.2 |
12 | OFF | ON | OFF | OFF | 3.0 | 1.5 |
13 | OFF | OFF | ON | ON | 4.0 | 2.0 |
14 | OFF | OFF | ON | OFF | 6.0 | 3.0 |
15 | OFF | OFF | OFF | ON | 12.0 | 6.0 |
表1
分類 | 型號 | LCT輸出 |
I | LCT-V010 LCT-I040 | Vout=0~10V Iout=0~40mA |
II | LCT-V105 LCT-I420 | Vout=1~5V Iout=4~20mA |
模擬輸出電壓(V)

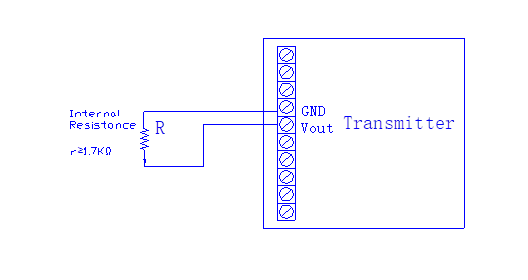

LCT Vxxx系列依型號不同有一系列輸出電壓,其中最小是10V.你可以將它連接到記錄儀,示波器或者是模數轉換板的輸入端子,這些輸出也可以被用作后續變送器的輸入或者作為設備控制信號。通過利用“-”連接GND和Vout端子。

模擬輸出電流(I)

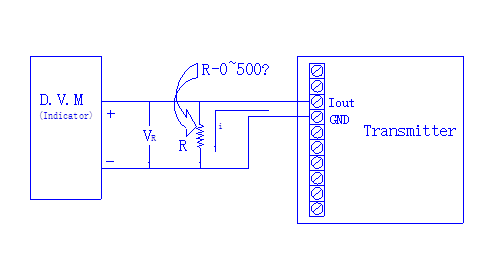

LCT Ixxx系列依型號不同有一系列輸出電流,其中最小是40mA.接收輸出電流的A設備應該使用電流輸入測量設備。如果你使用的是D.V.M指示器進行測量,請參考下圖加上電阻將電流轉化為電壓。

Ex) I=4mA, R=250Ω à Vr = 4mA×250Ω=1V I=20mA, R=250Ω à Vr = 20mA×250Ω=5V |
如何安裝轉換器
如果安裝位置干凈沒有震動,請如圖2用雙面膠粘貼轉換器

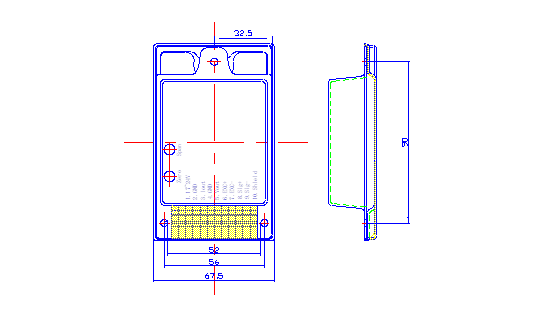

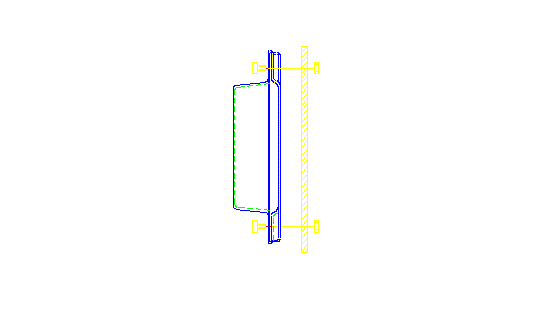

如果有額外震動,請照圖3利用安裝孔用螺絲安裝到指定方位。

注意事項
請遵守以下正確操作規范:
1.請按照規格表選擇供給電壓
2.請不要供負電壓
3.請不要連接電源到模擬輸出端子和轉換器輸入接口
4.請在規格表規定的溫度濕度范圍內使用
5.避免額外震動,避免摔碰
6.請正確連接轉換器
7.當調節零點和量程時,應避免突然震動的影響并使用“-”旋鈕調節。
